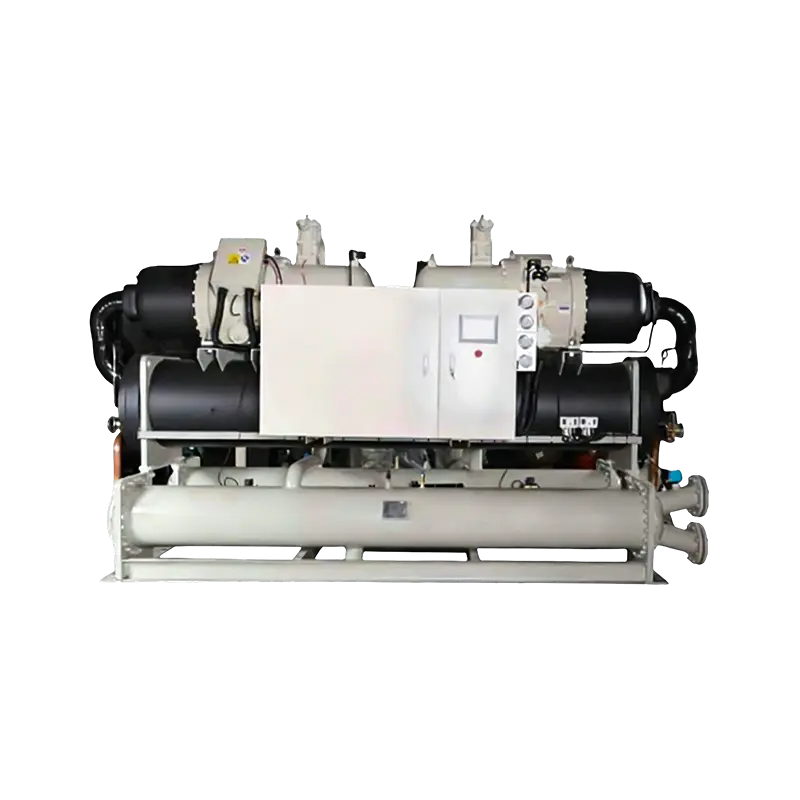

Vannkjølt skruekjøler

Omgivelsestemperatur Kryogen enkeltkompressor doble kompressorer Vannkjølt skruekjøler

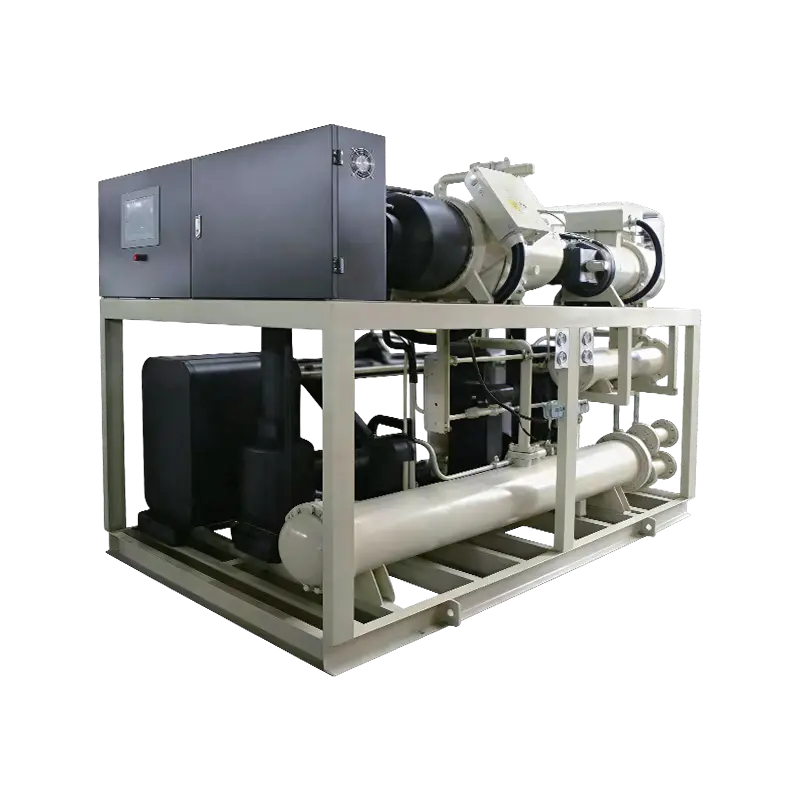

Vannkjølt skrue-enkelkompressor totrinns kjøler (-45 ℃)

Konvensjonelle ett-trinns skruekompressorer oppnår en minimums fordampningstemperatur på -40 ℃. Å nå lavere temperaturer krever et to-trinns kaskadesystem. Samtidig utgjør forhold med høyt trykkforhold betydelige utfordringer for tradisjonelle ett-trinns kompressorer, inkludert overdreven lekkasje og forhøyede utløpstemperaturer. Disse begrensningene resulterer i lav effektivitet og pålitelighet under ekstreme driftsforhold. En-enhets to-trinns komprimering løser effektivt disse problemene.
To-trinns kompressorsystemet tilbyr bemerkelsesverdige fordeler som kompakt fotavtrykk og forenklet kontroll. Sammenlignet med ett-trinns kompresjonssystemer, gir den høy effektivitet og overlegen pålitelighet. Egnet for ulike bransjer, inkludert lavtemperaturkjøleprodukter, prosesskjøling, farmasøytiske produkter og biokjemi.

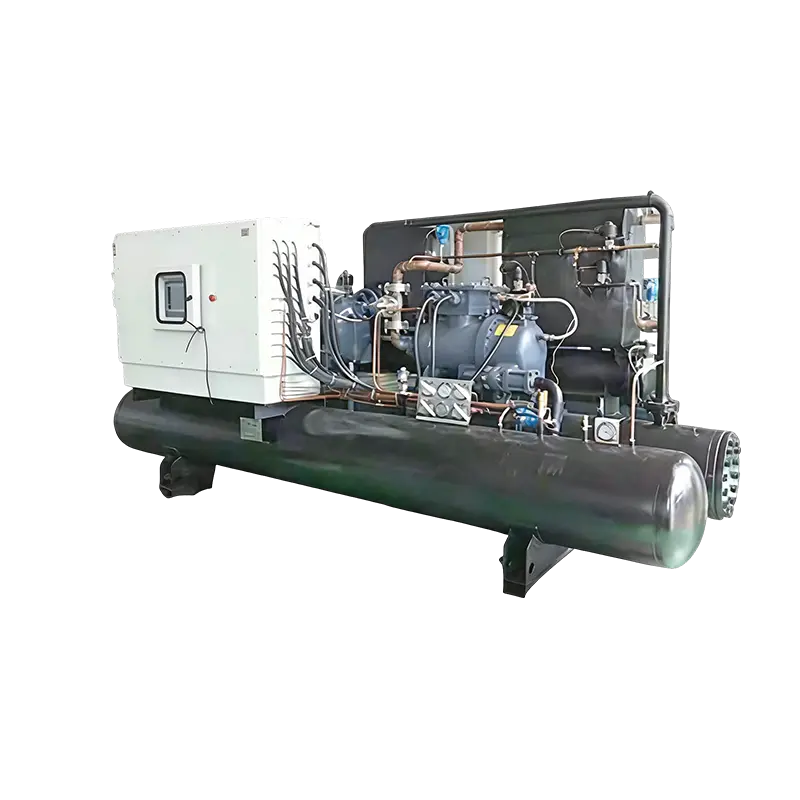

Vannkjølt skruekaskadekjøler (-55 ℃)
Denne serien oppnår minimum utløpsvanntemperaturer ned til -8 ℃. Våre ultralavtemperaturkjølere er kaskadekjøleenheter utviklet av vårt kjernetekniske team, og utnytter tiår med erfaring innen design av middels til lavtemperaturkjølere og integrerer avansert teknologi fra nasjonale og internasjonale kolleger. De har høy effektivitet, energisparing, miljøvennlighet og eksepsjonell pålitelighet. Kaskadeenheter brukes primært for sekundære kjølevæsker fra -35 ℃ til -80 ℃, som tjener applikasjoner i farmasøytisk og kjemisk industri, reaktorkrystallisering, høyvakuumdestillasjon, testing av flykomponenter, gassgjenvinning, matkjøling, kryogenisk våpenlagring og andre miljøer med lav temperatur.

Kontakt oss umiddelbart

+86 18921753771

E-post

[email protected]

Avledet fra autentisk europeisk teknologi.
Sikre den kjerneteknologiske dyktigheten til produktene våre.

PREV：Vannkjølt skrue oversvømmet kjøler
NESTE：Ingen neste artikkel

Produktbeskrivelse
Produktspesifikasjoner

Vannkjølt skruekjøler
Produktalternativer
·Saltvannsfordamper
·Hel varmegjenvinning/delvis varmegjenvinning
· Spesiell strømforsyning
·Trinnløs energiregulering
·Pumpe/kjøletårnkontroll
·Koble til ekstern kommunikasjon
· Frekvenskonvertering

Produktfunksjoner
·QTwin skruekompressormerke er ansatt med høy effektivitet, lavt støynivå mindre slitasje og lang driftstid.
· Fire-trinns volumkontroll eller 0 %–100 % automatisk regulering.
·Bruk PLS-mikrodatamaskinkontroll fra Tyskland SIEMENS, med LCD-berøringsskjerm, både engelsk og kinesisk menneske-maskin-grensesnitt.
·Fullstendig sammenbruddsbeskyttelse: beskyttelse mot høyt og lavt trykk, beskyttelse mot luftutslipp. beskyttelse mot oljenivå vannstrømsbeskyttelse, beskyttelse mot omvendt og manglende fase mot frostbeskyttelse av kjølt vann, beskyttelse mot kjølevann.
· Bredere utvalg av variabel kjølt vanntemperatur for å møte industrielle krav til lav temperatur.

Produktspesifikasjon
·Kjølemiddel:R134A/R407C
·Kondensator: Begroingsfaktor 0,044m2,9C/KW
· Strømforsyning: 380V/3P/50Hz
· Fordamper/kondensator maks vanntrykkfall: 1,0 MPa
·Fordamper: Begroingsfaktor 0,018m2,9C/KW
· Tillatt spenningsfluktuering: ±5 %
·Tillatte frekvenssvingninger:±2 %

Kompressor
Velg halvlukket 5:6 asymmetrisk dobbeltskruekompressor fra verdenskjent merke. Muligheten for akseltetningslekkasje er null. Ved å bruke en roterende eksosdesign, den siste utviklingen av den fjerde generasjonslinjen, optimalisere omkretshastigheten, utmerket design av utstyret slik at enheten har høyere kompresjonseffektivitet, Motorkammer kompresjonskammer integrert støpt høy presisjon. Dobbelttrykkkompensert rotorhus veldig sterkt ingen ekspansjon selv i tilstanden med høyt trykk, og det reduserer støyen på en gunstig måte.

Varmeveksler
Kondensatoren og fordamperen til denne serieenheten tar i bruk skall- og rørvarmeveksler, ved hjelp av ny høyeffektiv varmevekslerstruktur, varmeveksleren tar i bruk den mest avanserte og effektive varmevekslerrørbunten med unike geometriske egenskaper og, forbedret rørkjernekoking nødvendig fordampningskjerne, styrker væsken i røret og forsinker overføringen av vannet samme tid, forbedring, den innvendige veggen for å få de beste ytelsene, sammenlignet med forrige design, er den unike utformingen av varmeoverføringseffektiviteten økt med 30%. Fordamperfordampningsrør med indre skruespor på ytre konkave tann forbedret varmeoverføringsteknologi kondensatorrør indre skruespor skjæretennteknologi, forbedrer fordamperens og kondensatorens varmeoverføringseffektivitet og fordampningstemperaturen, og forbedrer til slutt energieffektivitetsforholdet for enheten.

PL
Et godt alt-kinesisk interaktivt grensesnitt er å oppnå automatisk kontrollfunksjon før LCD-skjermen i sanntid statuer av maskinen fungerer, presis overvåkingsenhet som fungerer i optimal tilstand, berøringspanelet forseglet, vanntett, støvtett, korrosjonsbestandig, lang levetid. Utstyrt med kjølemiddelpumper, kjølevannspumper og kjøletårnviftekontrollfunksjon.

Lavtemperaturkjølere
SW-serien med lavtemperaturkjølere basert på kjente merker som verts semi-hermetisk skruekompressor, innebygd sugefilter, oljefilter, oljeutskillere, sikkerhetsventil og beskyttelsesmodul, uten lekkasje, lavt støynivå, stabil drift.

Vannkjølt skrue-enkelkompressor totrinns kjøler (-45 ℃)
Produktfunksjoner
· Modulær konfigurasjonsdesign: Modulær design for høy- og lavtrykkstrinn muliggjør utskiftbarhet mellom ulike trykknivåer.
· Høytrykkstrinn-tømmeskyver: Patentert automatisk avlastingsmekanisme for høytrykkstrinnet. Ren mekanisk design eliminerer behovet for eksterne komponenter som magnetventiler, noe som muliggjør enkel og effektiv oppstart av kompressor med lett belastning.
· Innebygd suge-tilbakeslagsventil: For større modeller har den en innebygd suge-tilbakeslagsventilstruktur for å redusere installasjonsplassen.
· Optimalisert motorkjølestrømningsbane: Forbedrer kompressoreffektiviteten samtidig som den sikrer pålitelig motorkjøling, som muliggjør drift over et eksepsjonelt bredt område for overlegen tilpasningsevne.
· Integrert Economizer-luftfilter: Gir pålitelig kompressorbeskyttelse og forenkler systemkonfigurasjonen.

Vannkjølt skruekaskadekjøler (-55 ℃)
Produktfunksjoner
· Bredt temperaturområde: Sekundære kjølevæsketemperaturer fra -35°C til -80°C.
· Høy pålitelighet: Bruker semi-hermetiske skruekompressorer for å øke driftseffektiviteten samtidig som det eliminerer lekkasjeproblemer som er vanlige i åpne kompressorer. Reduserer påfylling av kjølemiddel og utskifting av akseltetninger, og sikrer langsiktig kontinuerlig drift.
· Helautomatisk kontroll: Bruker avansert Siemens PLS-teknologi for helautomatisert drift.
· Høy effektivitet og energisparing: Semi-hermetiske skruekompressorer med economizer-drift øker effektiviteten. Høyeffektive importerte varmevekslere i lav- og mellomtemperaturtrinn sikrer energieffektiv drift ved både del- og fulllast.
· Kapasitetsmodulering: Enheten tilbyr fire-trinns kapasitetskontroll (25 %, 50 %, 75 %, 100 %) og trinnløs justering fra 25 % til 100 %.
Profesjonelle energibesparende driftsløsninger: Tilpassede kjøleprosesser skreddersydd til kundens behov, og gir spesialiserte produkter tilpasset spesifikke behov.

Vannkjølt skruekjøler (enkelt kompressor)
Vannkjølt skruekjøler (enkelt kompressor)
SW-
Type			100S	135S	175S	190-tallet	235S	260S	300S	320S	350S	380S	415S	495S	520S	570S	620S	640S	740S	820S	870S	980S
Nominell kjølekapasitet		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
Nominell kjølekapasitet		104 kcal/t	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	Nominell strøm (A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	Energiregulering		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	Vanntrykkfall (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Grensesnittstørrelse (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	Vanntrykkfall (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Grensesnittstørrelse (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kjølemiddel	Type		R134A										R134A
Kjølemiddel	Kjølemiddel volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Totale dimensjoner	Lengde (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Bredde (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Høyde (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Vekt	Maskinvekt (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Vekt	Driftsvekt (kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
Tilstand: Innløps-/utløpstemperatur for kjølevann 12C/7℃; Innløps-/utløpstemperatur for kondensatvann 30 ℃/35 ℃. Temperaturperiode: utløpstemperatur for kjølt vann 5℃-15℃; kjølevannsinnløpstemperatur 19℃-33℃.

Vannkjølt skruekjøler (doble kompressorer)
Vannkjølt skruekjøler (doble kompressorer)
SW-
Type			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
Nominell kjølekapasitet		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
Nominell kjølekapasitet		104 kcal/t	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A										Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	Nominell strøm (A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	Energiregulering		0-12,5%-25%-37,5%-...100%										0-12,5%-25%-37,5%-...100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	Vanntrykkfall (kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	Grensesnittstørrelse (mm)		DN150	DN200						DN250			DN150	DN200						DN250
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	Vanntrykkfall (kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	Grensesnittstørrelse (mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
Kjølemiddel	Type		R134A										R134A
Kjølemiddel	Kjølemiddel volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
Totale dimensjoner	Lengde (mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Bredde (mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Høyde (mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Vekt	Maskinvekt (kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
Vekt	Driftsvekt (kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
Tilstand: Innløps-/utløpstemperatur for kjølevann 0℃/-5℃, temperatur for kondensatvanninntak/utløp 30℃/35℃. Temperaturterm: Utløpstemperatur for kjølt vann -7℃~5℃, Innløpstemperatur for kjølevann 19℃~33℃. Avkjølt vann bør tilsettes med 25 % glykolvann eller 20 % kalsiumklorid som frostvæske.

Vannkjølt skruekjøler (fire kompressorer)

SW-
Type			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
Nominell kjølekapasitet		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		104 kcal/t	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		432	472	504	520	600	668	708	796
	Nominell strøm (A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	Energiregulering		0-6,25%-12,5%-18,75%-..100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		358.2392.5424.6441.4509.8564.3599.1674.8
	Vanntrykkfall (kPa)		95
	Grensesnittstørrelse (mm)		DN2002DN2502
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		432.4473.6511.2530.7612.9679.1720.7811.5
	Vanntrykkfall (kPa)		90
	Grensesnittstørrelse (mm)		DN2002DN2502
Kjølemiddel	Type		R134A
	Kjølemiddel volume(kg)		360	400	440	480	560	660	680	740
Totale dimensjoner	Lengde (mm)		4150	4150	4150	4620	4620	5000	5000	5000
	Bredde (mm)		2600	2600	2600	2600	2600	2600	2600	2720
	Høyde (mm)		2560	2560	2560	2600	2630	2650	2650	2700
Vekt	Maskinvekt (kg)		10500	11800	12850	13800	14600	15200	16850	17500
	Driftsvekt (kg)		12100	12500	13100	14300	15100	15800	17650	18800
Tilstand: Kjølevannsinntak Temperatur 12℃/7℃ Innløps-/utløpstemperatur for kondensatvann 30℃/35℃. Temperaturperiode: utløpstemperatur for kjølt vann 5 ℃ ~ 15 ℃, kjølevannsinnløpstemperatur 19 ℃ ~ 33 ℃.

Lavtemperatur vannkjølt sarw kjøler (enkelt kompressor) -5 ℃

SW-
Type			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190-talletX	210SX	225SX	245SX	300SX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
Nominell kjølekapasitet		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
Nominell kjølekapasitet		104 kcal/t	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	Nominell strøm (A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	Energiregulering		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	Vanntrykkfall (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Grensesnittstørrelse (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	Vanntrykkfall (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Grensesnittstørrelse (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kjølemiddel	Type		R134A										R134A
Kjølemiddel	Kjølemiddel volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Totale dimensjoner	Lengde (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Bredde (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Høyde (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Vekt	Maskinvekt (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Vekt	Driftsvekt (kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
Tilstand: Innløps-/utløpstemperatur for kjølevann 0 ℃/-5 ℃; Innløps-/utløpstemperatur for kondensatvann 30 ℃/35 ℃ Temperaturperiode: Utløpstemperatur for kjølt vann -7℃~5℃; Innløpstemperatur for kjølevann 19 ℃ ~ 33 ℃. Avkjølt vann bør tilsettes med 25 % glykolvann eller 20 % kalsiumklorid som frostvæske.

Lavtemperatur vannkjølt sarw-kjøler (dobbeltkompressorer) -5 ℃

SW-
Type			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
Nominell kjølekapasitet		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
Nominell kjølekapasitet		104 kcal/t	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	Nominell strøm (A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	Energiregulering		0-16,5%-33%-..100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-...100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	Vanntrykkfall (kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	Grensesnittstørrelse (mm)		DN100		DN125			DN150					DN150	DN200						DN250
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	Vanntrykkfall (kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	Grensesnittstørrelse (mm)		DN100		DN125	DN80*2	DN¹00*2				DN125*2		DN125*2		DN150*2					DN200*2
Kjølemiddel	Type		R134A										R134A
Kjølemiddel	Kjølemiddel volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
Totale dimensjoner	Lengde (mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Bredde (mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Høyde (mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Vekt	Maskinvekt (kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
Vekt	Driftsvekt (kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
Tilstand: Innløps-/utløpstemperatur for kjølevann 0 ℃/-5 ℃; Temperatur for kondensat vann inntak/utløp 30℃/35℃ Temperaturperiode: Utløpstemperatur for kjølt vann -7℃~5℃; Innløpstemperatur for kjølevann 19℃-33℃. Avkjølt vann bør tilsettes med 25 % glykolvann eller 20 % kalsiumklorid som frostvæske.

Lavtemperatur vannkjølt sarew kjøler (enkelt kompressor) -15 ℃

SW-
Type			40SY	55SY	75SY	80SY	100SY	105SY	125SY	130SY	140SY	155SY	170SY	200ASY	210SY	230SY	250SY	260SY	300SY	330SY	360SY	400SY
Nominell kjølekapasitet		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
Nominell kjølekapasitet		104 kcal/t	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	Nominell strøm (A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	Energiregulering		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	Vanntrykkfall (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Grensesnittstørrelse (mm)		DN50				DN65				DN80		DN100				DN125
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	Vanntrykkfall (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Grensesnittstørrelse (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Kjølemiddel	Type		R134A										R134A
Kjølemiddel	Kjølemiddel volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
Totale dimensjoner	Lengde (mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	Bredde (mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	Høyde (mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
Vekt	Maskinvekt (kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
Vekt	Driftsvekt (kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
Tilstand: Innløps-/utløpstemperatur for kjølevann -10 ℃/-15 ℃; Innløps-/utløpstemperatur for kondensatvann 30 ℃/35 ℃. Temperaturperiode: Utløpstemperatur for kjølt vann -17℃~-7℃; Innløpstemperatur for kjølevann 19 ℃ ~ 33 ℃. Avkjølt vann bør tilsettes med 40 % glykolvann eller 25 % kalsiumklorid som frostvæske.

Lavtemperatur vannkjølt skruekjøler (dobbeltkompressorer) -15 ℃

Sw-
Type			80DY	110DY	150DY	160DY	200DY	210DY	250DY	260DY	280DY	310DY	340DY	400DY	420DY	460DY	500DY	520DY	600DY	660DY	720DY	800DY
Nominell kjølekapasitet		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
Nominell kjølekapasitet		104 kcal/t	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	Nominell strøm (A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	Energiregulering		0-16,5%-33%-..100%			0-12,5%-25%-37,5%...100%							0-12,5%-25%-37,5%-..100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	Vanntrykkfall (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Grensesnittstørrelse (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	Vanntrykkfall (kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	Grensesnittstørrelse (mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Kjølemiddel	Type		R134A
Kjølemiddel	Kjølemiddel volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
Totale dimensjoner	Lengde (mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	Bredde (mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	Høyde (mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Vekt	Maskinvekt (kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
Vekt	Driftsvekt (kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
Tilstand: Innløps-/utløpstemperatur for kjølevann -10 ℃/-15 ℃; Innløps-/utløpstemperatur for kondensatvann 30 ℃/35 ℃ Temperaturperiode: Utløpstemperatur for kjølt vann -17℃~-7℃; Innløpstemperatur for kjølevann 19 ℃ ~ 33 ℃. Avkjølt vann bør tilsettes med 40 % glykolvann eller 25 % kalsiumklorid som frostvæske.

Lavtemperatur vannkjølt sarw kjøler (enkelt kompressor) -25 ℃
sw-
Type			30ST	40ST	50ST	55AT	70ST	75ST	90ST	95ST	100ST	VERT	120ST	145ST	155ST	170ST	180ST	190-talletT	220ST	240ST	260ST	290ST
Nominell kjølekapasitet		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
Nominell kjølekapasitet		104 kcal/t	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	Nominell strøm (A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	Energiregulering		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	Vanntrykkfall (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Grensesnittstørrelse (mm)		DN50				DN65				DN80		DN100				DN125
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	Vanntrykkfall (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Grensesnittstørrelse (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Kjølemiddel	Type		R134A										R134A
Kjølemiddel	Kjølemiddel volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
Totale dimensjoner	Lengde (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Bredde (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Høyde (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Vekt	Maskinvekt (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
Vekt	Driftsvekt (kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
Tilstand: Innløps-/utløpstemperatur for kjølevann -20 ℃/-25 ℃; Innløps-/utløpstemperatur for kondensatvann 30 ℃/35 ℃. Temperaturperiode: Utløpstemperatur for kjølt vann -27 ℃ ~ 17 ℃; Innløpstemperatur for kjølevann 19℃-33℃; Avkjølt vann bør tilsettes med 50 % glykolvann eller 27 % kalsiumklorid etter behov.

Lavtemperatur vannkjølt skruekjøler (dobbelt kompressorer) -25 ℃

Sw-
Type			60DT	80DT	100DT	110DT	140DT	150DT	180DT	190DT	200DT	220DT	240DT	290DT	310DT	340DT	360DT	380DT	440DT	480DT	520DT	580DT
Nominell kjølekapasitet		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
Nominell kjølekapasitet		104 kcal/t	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	Nominell strøm (A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	Energiregulering		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	Vanntrykkfall (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Grensesnittstørrelse (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	Vanntrykkfall (kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	Grensesnittstørrelse (mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Kjølemiddel	Type		R134A
Kjølemiddel	Kjølemiddel volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
Totale dimensjoner	Lengde (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Bredde (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Høyde (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Vekt	Maskinvekt (kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
Vekt	Driftsvekt (kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
Tilstand: Kjølevann innløp/utløp temperatur-20℃/-25℃; kondensatvann inntak/utløp temperatur 30℃/35℃ Temperaturperiode: Utløpstemperatur for kjølt vann -27℃~17℃; Innløpstemperatur for kjølevann 19℃-33℃; Avkjølt vann bør tilsettes med 50 % glykolvann eller 27 % kalsiumklorid etter behov.

Lavtemperatur vannkjølt skruekjøler (enkeltkompressor) -35 ℃

Sw-
Type			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
Nominell kjølekapasitet		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
Nominell kjølekapasitet		104 kcal/t	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	Nominell strøm (A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	Energiregulering		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	Vanntrykkfall (kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	Grensesnittstørrelse (mm)		DN40				DN50				DN65		DN80				DN100
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	Vanntrykkfall (kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	Grensesnittstørrelse (mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
Kjølemiddel	Type		R134A
Kjølemiddel	Kjølemiddel volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
Totale dimensjoner	Lengde (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Bredde (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Høyde (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Vekt	Maskinvekt (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
Vekt	Driftsvekt (kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
Tilstand: Innløps-/utløpstemperatur for kjølevann -30 ℃/-35 ℃; Innløps-/utløpstemperatur for kondensatvann 30 ℃/35 ℃. Temperaturperiode: Utløpstemperatur for kjølt vann -37 ℃ ~ -27 ℃; Innløpstemperatur for kjølevann 19℃-33℃; Avkjølt vann bør tilsettes med 57 % glykolvann eller 30 % kalsiumklorid etter behov.

Lavtemperatur vannkjølt skruekjøler (dobbeltkompressorer) -35 ℃

Sw-
Type			32DZ	44DZ	58DZ	64DZ	80DZ	86DZ	100DZ	106DZ	116DZ	126DZ	138DZ	164DZ	174DZ	190DZ	206DZ	214DZ	246DZ	274DZ	296DZ	330DZ
Nominell kjølekapasitet		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
Nominell kjølekapasitet		104 kcal/t	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	Nominell strøm (A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	Energiregulering		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Fordamper	Type		Rørtørr høyeffektiv varmeveksler
	Strømning (m³/t)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	Vanntrykkfall (kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	Grensesnittstørrelse (mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	Vanntrykkfall (kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	Grensesnittstørrelse (mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
Kjølemiddel	Type		R134A
Kjølemiddel	Kjølemiddel volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
Totale dimensjoner	Lengde (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Bredde (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Høyde (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Vekt	Maskinvekt (kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
Vekt	Driftsvekt (kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
Tilstand: Innløps-/utløpstemperatur for kjølevann -20 ℃/-25 ℃; Innløps-/utløpstemperatur for kondensatvann 30 ℃/35 ℃. Temperaturperiode: Utløpstemperatur for kjølt vann -27 ℃ ~ 17 ℃; Innløpstemperatur for kjølevann 19℃-33℃; Avkjølt vann bør tilsettes med 57 % glykolvann eller 30 % kalsiumklorid etter behov.

Vannkjølt skrue-enkelkompressor totrinns kjøler (-45 ℃)
SW-
Type			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
Nominell kjølekapasitet		kW	35	38	48	50	125	135
Nominell kjølekapasitet		104 kcal/t	3	3.3	4.1	4.3	10.7	11.6
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjøleinngang (kW)		33	37	40	46	116	131
	Nominell strøm (A)		56	64	68	78	196.5	222
	Energiregulering		0-25%-50%-75%-100%
Fordamper	Type		Høyeffektiv varmeveksler i rustfritt stål
	Strømning (m³/t)		16	17	22	24	58	62
	Vanntrykkfall (kPa)		95	95	95	95	120	120
	Grensesnittstørrelse (mm)		DN80	DN80	DN80	DN80	DN125	DN125
Kondensator	Type		Rør høyeffektiv varmeveksler
	Strømning (m³/t)		20	20	28	28	72	78
	Vanntrykkfall (kPa)		80	80	80	80	46	46
	Grensesnittstørrelse (mm)		DN80	DN80	DN80	DN80	DN150	DN150
Kjølemiddel			R134A
Totale dimensjoner	Lengde (mm)		2880	2880	3200	3200	4100	4100
	Bredde (mm)		1100	1100	1100	1100	1300	1300
	Høyde (mm)		1650	1680	1800	1850	2100	2150
Vekt	Maskinvekt (kg)		1280	1330	1850	1920	4500	4560
Vekt	Driftsvekt (kg)		1380	1420	2020	2080	4950	5050
Tilstand Innløps-/utløpstemperatur for kjølevann -40 ℃ /-45 ℃ Temperatur for innløp/utløp for kondensatvann 30 ℃/35 ℃. Temperaturperiode: Utløpstemperatur for kjølt vann -47℃~-37°C; Innløpstemperatur for kjølevann 19℃~33℃. Avkjølt vann bør tilsettes med 60 % glykolvann som frostvæske.

Vannkjølt skruekaskadekjøler (-55°C)
SW-
Type			65DFD	90DFD	125DFD	170DFD	210DFD	250DFD	330DFD
Nominell kjølekapasitet		kW	65	90	125	170	210	250	330
Nominell kjølekapasitet		104 kcal/t	5.6	7.7	10.7	14.6	18.1	21.5	28.4
Kjør kontroll			Bruk PLS mikrodatamaskinkontroll
Strømforsyning			380V/3N/50HZ
Oppstartstype			Y-A
Lavt trykknivå	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjølemiddel		R23
	Avkjøl		Etanol
	Inngangseffekt for kjøling (kW)		30	39	52	69	82	98	125
	Nominell strøm (A)		70	93	128	172	205	245	315
	Strømning (m³/t)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	Vanntrykkfall (kPa)		95	100	100	110	110	120	120
	Grensesnittstørrelse (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Fordamper		Høyeffektiv varmeveksler i rustfritt stål
Høyt trykknivå	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kjølemiddel		R134A/R404A
	Inngangseffekt for kjøling (kW)		46	60	80	105	130	160	205
	Nominell strøm (A)		121	153	202	265	335	390	500
	Strømning (m³/t)		28	38	51	69	85	102	132
	Vanntrykkfall (kPa)		70	70	70	75	75	80	80
	Grensesnittstørrelse (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Kondensator		Rør høyeffektiv varmeveksler
Totale dimensjoner	Lengde (mm)		3000	3000	3200	3200	3200	5000	5000
	Bredde (mm)		1800	1800	1800	1800	1800	1900	1900
	Høyde (mm)		1750	1800	1800	1850	1950	2250	2450
Maskinvekt (kg)			1850	2100	2300	2600	2800	3900	4500
Tilstand: Innløps-/utløpstemperatur for kjølevann -50 ℃/-55 ℃; Innløps-/utløpstemperatur for kondensatvann 30 ℃/35 ℃. Temperaturperiode: Utløpstemperatur for kjølt vann -57 ℃ ~ -47 ℃; Innløpstemperatur for kjølevann 19 ℃ ~ 33 ℃. Avkjølt vann bør tilsettes med etanol som frostvæske.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

Om Souney.

En teknologisk målestokk i den industrielle kjølesektoren

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China Omgivelsestemperatur Kryogen enkeltkompressor doble kompressorer Vannkjølt skruekjøler Suppliers and Wholesale Omgivelsestemperatur Kryogen enkeltkompressor doble kompressorer Vannkjølt skruekjøler Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

Område
0

Etablert
0+

Ansatte

Les mer

2026-08-12 Bransjenyheter
Innendørs skap klimaanlegg: funksjoner, applikasjoner og v...
Elektronikk svikter raskere i varme enn nesten noen annen måte. An innendørs skap klimaanlegg eksisterer spesifikt for å forhindre at det skjer, forsegle elektronikken inne i et kontrollpanel eller automatiseringsskap og kjøre en lukket kjølesløyfe som aldri slip...
Learn More
2026-08-05 Bransjenyheter
Cabinet Air Conditioner Unit: Funksjoner, applikasjoner og...
A Skap klimaanlegg er et kompakt kjølesystem montert direkte på et elektrisk kabinett for å holde PLSer, stasjoner og kontrollkomponenter inne i en sikker driftstemperatur. I motsetning til et romklimaanlegg, blander det aldri uteluft med skapets interiør, som er...
Learn More
2026-07-29 Bransjenyheter
Maskinromsskap Klimaanlegg: Bruksområder, fordeler og valg...
Elektroniske komponenter svikter raskere i varme, støvete miljøer enn nesten alle andre forhold et industrielt kontrollrom står overfor. A maskinrom skap klimaanlegg løser begge problemene på en gang, og holder et forseglet kabinett ved en stabil driftstemperatur...
Learn More

Bransjekunnskap

Hvordan oppnår en kryogen vannkjølt skruekjøler ultralave temperaturer?

I moderne industrielle kjøleapplikasjoner er å oppnå ultralave temperaturer ikke bare et spørsmål om å øke kjølekapasiteten – det krever presis termodynamisk kontroll, spesialisert systemarkitektur og avansert komponentintegrasjon. Den kryogen vannkjølt skruekjøler representerer en raffinert løsning designet for å fungere effektivt under ekstreme temperaturforhold og samtidig opprettholde stabilitet, pålitelighet og energieffektivitet.

Grunnleggende kjøleprinsipp

I kjernen opererer en kryogen vannkjølt skruekjøler basert på dampkompresjonskjølesyklusen, forbedret gjennom flertrinns kompresjon, optimalisert kjølemiddelvalg og presis termisk styring.

Kjerneprosessoversikt

Scene	Beskrivelse	Funksjon
Komprimering	Lavtemperatur kjølemiddeldamp komprimeres	Øker trykk og temperatur
Kondens	Varme avvises via vannkjøling	Omdanner damp til væske
Utvidelse	Trykket faller gjennom ekspansjonsanordningen	Produserer lavtemperatur kjølemedium
Fordampning	Kuldemediet absorberer varme fra prosessmediet	Oppnår ultralav kjøling

For å nå kryogene temperaturer, integrerer systemet vanligvis flertrinns- eller kaskadekjølingssykluser, noe som tillater gradvis temperaturreduksjon samtidig som termodynamisk effektivitet opprettholdes.

Rollen til skruekompressorteknologi

Skruekompressoren er kjernedrivkomponenten i systemet. Sammenlignet med tradisjonelle stempelkompressorer gir den kontinuerlig, stabil kompresjon med minimal vibrasjon.

Viktige fordeler

Kontinuerlig kompresjonsprosess sikrer jevn drift
Høy volumetrisk effektivitet forbedrer kjøleytelsen
Bred lasttilpasningsevne støtter variable driftsforhold
Redusert mekanisk slitasje forbedrer systemets levetid

I en kryogen vannkjølt skruekjøler er kompressoren ofte optimalisert for kjølemedier med lav temperatur, noe som sikrer jevn ytelse selv under ekstreme trykkforhold.

Flertrinns- og kaskadekjølesystemer

Å oppnå ultralave temperaturer krever mer enn en enkelt kjølesløyfe. De fleste systemer bruker enten:

Flertrinns komprimering

Sekvensielle kompresjonstrinn reduserer termisk stress
Forbedrer effektiviteten ved lavere fordampningstemperaturer
Minimerer energitap under drift

Kaskadekjøling

Bruker to eller flere uavhengige kjølekretser
Hver krets opererer innenfor et optimalt temperaturområde
Varmeveksling skjer mellom trinn for progressiv avkjøling

Systemtype	Struktur	Temperaturkapasitet	Effektivitet
Enkeltrinns	Enkel løkke	Moderat lav temperatur	Moderat
Flertrinns	Sekvensiell komprimering	Lavere temperaturområde	Høyere
Kaskadesystem	Flere løkker	Ultralave temperaturer	Optimal

Viktigheten av vannkjølingssystem

I motsetning til luftkjølte systemer, gir vannkjøling overlegen varmeavvisningseffektivitet, noe som er avgjørende for kryogen drift.

Fordeler med vannkjøling

Høyere varmeoverføringskoeffisient
Stabil kondenseringstemperatur
Forbedret systemeffektivitet under tung belastning
Redusert omgivelsestemperaturpåvirkning

Den vannkjølte kondensatoren sørger for at varme som trekkes ut fra prosessen fjernes effektivt, slik at kjølemediet kan kondensere effektivt selv ved høye kompresjonsnivåer.

Valg av kjølemiddel for kryogen ytelse

Valget av kjølemiddel påvirker direkte det oppnåelige temperaturområdet og systemets effektivitet.

Viktige hensyn

Lavt kokepunkt for kryogene applikasjoner
Høy latent varme for effektiv energioverføring
Kjemisk stabilitet ved lave temperaturer
Miljøoverholdelse

Kjølemiddeleiendom	Innvirkning på systemet
Kokepunkt	Bestemmer minimum oppnåelig temperatur
Latent varme	Påvirker kjølekapasiteten
Termisk stabilitet	Sikrer sikker drift
Kompatibilitet	Påvirker materialvalg

Avanserte systemer kan bruke blandede eller trinnvise kjølemidler for å optimalisere ytelsen på tvers av forskjellige temperatursoner.

Varmevekslingseffektivitet og design

Effektiv varmeveksling er avgjørende for å oppnå ultralave temperaturer.

Viktige varmevekslere

Fordamper : Absorberer varme fra prosessmediet
Kondensator : Avgir varme til kjølevann
Mellomvarmeveksler (i kaskadesystemer): Overfører varme mellom trinn

Designfunksjoner

Forbedret overflate for forbedret varmeoverføring
Optimaliserte strømningskanaler for jevn fordeling
Korrosjonsbestandige materialer for langvarig holdbarhet

Materialevalg for lavtemperaturdrift

Kryogene forhold stiller strenge krav til materialytelse.

Materialsammenligning

Material	Fordeler	Begrensninger	Søknad
Rustfritt stål	Utmerket korrosjonsbestandighet	Høyere cost	Varmevekslere
Kobberlegeringer	Høy varmeledningsevne	Begrenset styrke ved lave temperaturer	Slange
Aluminiumslegeringer	Lett og effektiv	Moderat durability	Varmeoverføringskomponenter
Spesielle polymerer	Kjemisk motstand	Temperaturbegrensninger	Tetningselementer

Materialvalg sikrer strukturell integritet og forhindrer sprøhet under ekstreme kalde forhold.

Intelligent kontroll og automatisering

Moderne kryogene vannkjølte skruekjølere er avhengige av avanserte kontrollsystemer for å opprettholde presisjonen.

Kontrollsystemfunksjoner

Temperaturovervåking i sanntid
Automatisk lastjustering
Trykk- og strømningsregulering
Sikkerhetsbeskyttelse og feildiagnostikk

Disse systemene muliggjør presis temperaturstabilitet, noe som er kritisk i bransjer som farmasøytiske produkter, kjemisk prosessering og avansert produksjon.

Funksjonelle egenskaper og industrielle applikasjoner

Funksjonell oversikt

Funksjon	Beskrivelse
Ultralav temperaturkjøling	Oppnår temperaturer langt under konvensjonelle kjølere
Kontinuerlig drift	Støtter 24/7 industrielle prosesser
Energioptimalisering	Reduserer driftskostnader
Prosessstabilitet	Opprettholder konsistente termiske forhold

Typiske applikasjoner

Kjemisk reaksjonskjøling
Farmasøytisk produksjon
Halvlederbehandling
Testing av romfartsmaterialer
Lagringssystemer med lav temperatur

Integrasjon med industrielle systemer

En kryogen vannkjølt skruekjøler er ofte integrert i større prosesssystemer.

Integrasjonsfunksjoner

Modulær design for skalerbarhet
Kompatibilitet med eksisterende kjøleinfrastruktur
Fleksibel konfigurasjon for ulike bransjer

Shanghai Soouney Refrigeration Equipment Co., Ltd. spiller en viktig rolle i å fremme denne teknologien. Som en høyteknologisk bedrift som integrerer FoU, produksjon og salg, har selskapet etablert en sterk markedsposisjon innen industriell kjøling. Dens ekspertise innen skapklimaanlegg og industrielle kjølere gjenspeiler dens dype forståelse av systemintegrasjon og ytelsesoptimalisering.

Andre industrielle kjøleprodusenter bidrar også til systeminnovasjon gjennom forbedringer i kompressordesign, varmevekslingseffektivitet og intelligente kontrollteknologier, noe som ytterligere forbedrer påliteligheten til kryogene kjølesystemer.

Energieffektivitetshensyn

Til tross for drift ved ekstremt lave temperaturer, er moderne systemer designet for energieffektivitet.

Effektivitetsstrategier

Variable Frequency Drives (VFDs)
Optimaliserte kompresjonsforhold
Avanserte isolasjonsteknikker
Alternativer for varmegjenvinning

Disse funksjonene reduserer energiforbruket samtidig som de opprettholder høy kjøleytelse.

Konklusjon

En kryogen vannkjølt skruekjøler oppnår ultralave temperaturer gjennom en kombinasjon av avanserte termodynamiske sykluser, effektiv skruekompressorteknologi, optimalisert kjølemiddelvalg og høyytelses varmevekslingssystemer. Dens evne til å opprettholde stabilitet under ekstreme forhold gjør den uunnværlig i presisjonsdrevne industrier.

Ved å integrere intelligente kontroller, robuste materialer og effektiv vannkjøling, leverer disse systemene pålitelig og konsistent kryogen ytelse, og møter den økende etterspørselen etter applikasjoner med ultralav temperatur.

FAQ

1. Hvilket temperaturområde kan en kryogen vannkjølt skruekjøler oppnå?
Den kan nå ekstremt lave temperaturer avhengig av systemdesign, ofte langt under konvensjonelle industrielle kjølere, spesielt ved bruk av kaskadekjølesystemer.

2. Hvorfor er vannkjøling foretrukket i kryogene kjølere?
Vannkjøling gir mer effektiv varmeavvisning og stabil drift, noe som er avgjørende for å opprettholde ultralave temperaturer.

3. Hvilke bransjer bruker vanligvis kryogene vannkjølte skruekjølere?
De er mye brukt i legemidler, kjemisk prosessering, halvlederproduksjon og romfartstesting.

4. Hvordan forbedrer en skruekompressor ytelsen i kryogene systemer?
Den sikrer kontinuerlig, stabil kompresjon med høy effektivitet og minimal vibrasjon, noe som gjør den egnet for krevende lavtemperaturapplikasjoner.

5. Hvilke faktorer påvirker effektiviteten til en kryogen kjøler?
Nøkkelfaktorer inkluderer valg av kjølemiddel, kompressordesign, varmevekslereffektivitet og systemkontrolloptimalisering.

Avansert produksjon

I samsvar med globalt ledende
Forskning om kjøleutstyr
Utviklingsstandarder

Helautomatiserte samlebånd

Bruke automatiserte monteringsteknologier for å forbedre produksjonseffektiviteten og produktet konsistens.

Multi-Condition Testing Platforms

Simulering av produktytelse under ulike miljøer og forhold for å sikre pålitelighet på tvers av ulike applikasjoner.
